我們現在有很多人會注意到道路的兩邊的 路燈是采用的新技術LED，并且其中大部分都知道這種新型的產品運用到路燈方面的話是肯定比傳統的燈具具有更大優勢的。但是很多人對這個具體的方面都不是非常清楚，而隨著LED逐漸的進入到我們生活當中，并且隨著它的不斷發展肯定是進一步融入我們生活中的。

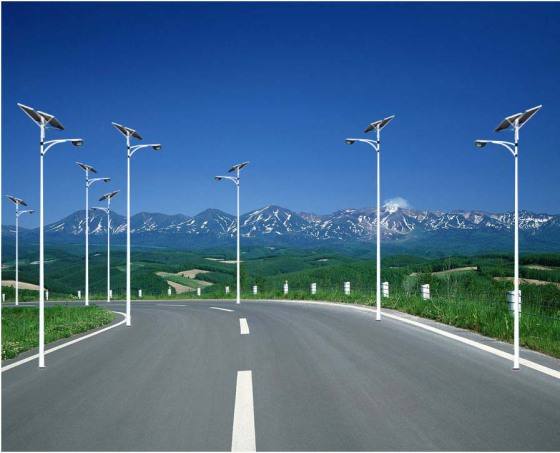

太陽能路燈燈桿的抗風設計

路燈的參數如下：

電池板傾角A = 16o 燈桿高度 = 5m

設計選取燈桿底部焊縫寬度δ = 4mm 燈桿底部外徑 = 168mm

焊縫所在面即燈桿破壞面。燈桿破壞面抵抗矩W 的計算點P到燈桿受到的電池板作用荷載F作用線的距離為

PQ = [5000+（168+6）/tan16o]× Sin16o = 1545mm=1.545m。所以，風荷載在燈桿破壞面上的作用矩M = F×1.545。

根據27m/s的設計最大允許風速，2×30W的雙燈頭太陽能路燈電池板的基本荷載為730N。考慮1.3的安全系數，F = 1.3×730 = 949N。

所以，M = F×1.545 = 949×1.545 = 1466N.m。

根據數學推導，圓環形破壞面的抵抗矩W = π×（3r2δ+3rδ2+δ3）。

上式中，r是圓環內徑，δ是圓環寬度。

破壞面抵抗矩W = π×（3r2δ+3rδ2+δ3）

=π×（3×842×4+3×84×42+43）= 88768mm3

=88.768×10－6 m3

風荷載在破壞面上作用矩引起的應力 = M/W

= 1466/（88.768×10－6） =16.5×106pa =16.5 Mpa<<215Mpa

其中，215 Mpa是Q235鋼的抗彎強度。

所以，設計選取的焊縫寬度滿足要求，只要焊接質量能保證，燈桿的抗風是沒有問題的。
